Инструкция — FindListPlugin
Плагин позволяет быстро создать листы из пространства модели и заполнить штамп / основную надпись.
Создание листов

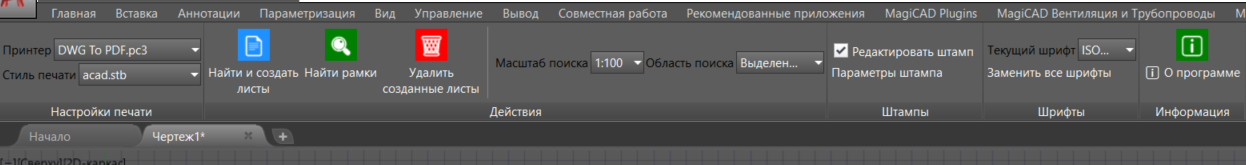

Вкладка «Действия» — команды
«Найти и создать листы»
Основная рабочая команда. Ищет в пространстве модели рамки по заданным стандартам от А4 до А0 в различных конфигурациях (вертикальная / горизонтальная) и создаёт из них листы AutoCAD с настроенной областью печати.
«Найти рамки»
Работает аналогично, но не создаёт листы. Применяется для предварительного поиска рамок — показывает сколько рамок на чертеже и занимает меньше времени.
«Удалить созданные листы»
Удаляет все листы, созданные программой.
Вкладка «Действия» — настройки
«Масштаб поиска»
Позволяет изменить масштаб искомых рамок. Для чертежей 1:1 используется масштаб 1:1; для чертежей в масштабе применяется соответствующий масштаб поиска.
«Область поиска»
Позволяет ограничить поиск выделенной областью. По умолчанию программа ищет по всей модели.
Вкладка «Настройка печати»
«Принтер»
Позволяет выбирать принтер при создании листов. По умолчанию установлен AutoCAD DWG To PDF.
«Стиль печати»
Позволяет менять стили печати при создании листов. По умолчанию установлен acad.stb.
Изменение шрифтов модели
Вкладка «Шрифты»
«Текущий шрифт»
Позволяет выбрать тип шрифта, на который следует заменить применяемые шрифты модели.
«Заменить все шрифты»
Меняет все шрифты модели на указанный в окне выбора «Текущий шрифт».
Создание штампа
Вкладка «Штампы»

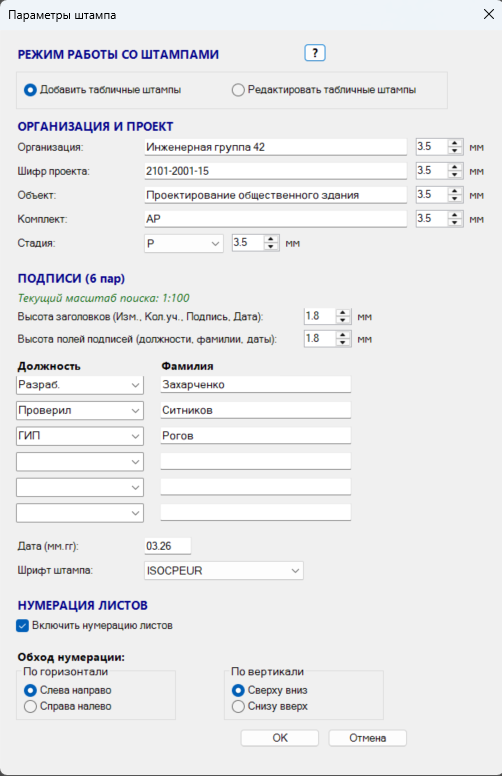

Содержит чек-бокс, активирующий процесс создания штампа для каждой найденной рамки, а также кнопку «Параметры штампа», открывающую окно параметров для его автоматического заполнения.
Программа создаёт новый табличный штамп на пустой рамке. При наличии штампа программа создаст таблицу поверх него.

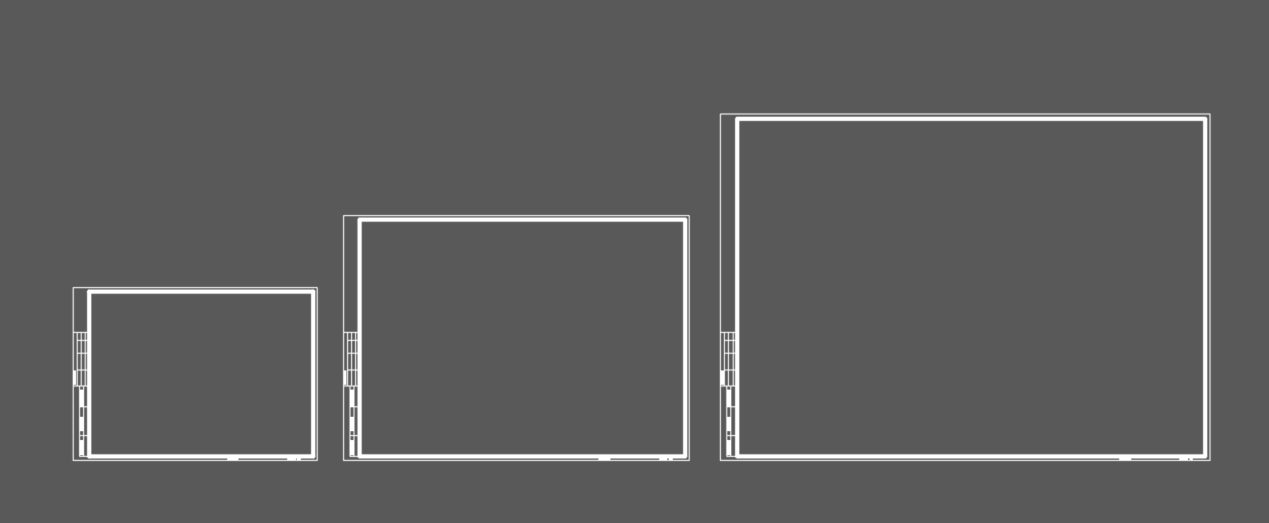

До — рамки без штампов

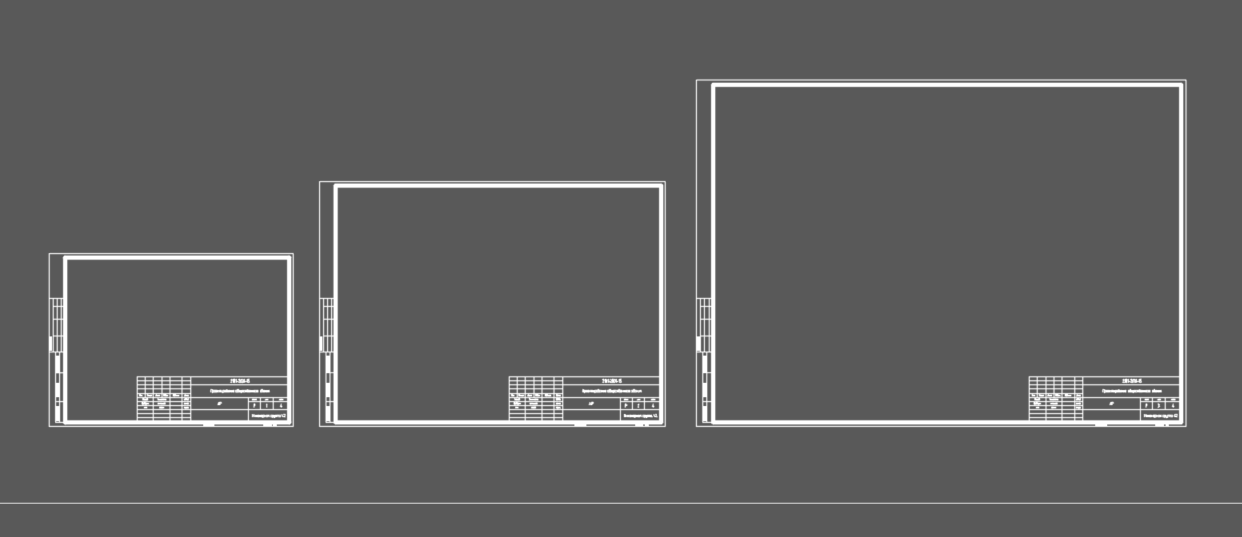

После — рамки со штампами
